Pompa
Velocità
Fissa
Portata Max
66,00 m³/h
Prevalenza Max
16,00 m
Corpo Pompa
Bronzo G-Cu Sn 10 EN 1982
Portata Min
24,00 m³/h
Prevalenza Min
8,00 m
kW
2,20
kW
Potenza Assorbita
Rendimento
---
Curve
Loading...
Dati pompa e motore
-
n (rpm):
2900
-
N. di giranti:
1
-
H max (m):
16.00
-
H min (m):
8.00
-
Q min (mc/h):
24.00
-
Q max (mc/h):
66.00
-
Pn (kW):
2.20
-
Pn (HP):
3.00
-
Diametro girante (mm):
120.00
-
Tipo motore:
IM
-
Fasi motore:
3~
-
Un (V):
230/400
-
fn (Hz):
50
-
Poli:
2
-
In (A):
9.2 / 5.3
-
Classe di isolamento:
F
-
Servizio:
S1
-
Min temperatura del liquido (°C):
-10.00 °C
-
IE:
IE3-85.9
-
Peso (kg):
30.422
-
Protezione:
IP 54
Materiali
-
Corpo pompa:
Bronzo G-Cu Sn 10 EN 1982
-
Raccordo:
Bronzo G-Cu Sn 10 EN 1982
-
Girante:
Bronzo G-Cu Sn 10 EN 1982
-
Albero:
Acciaio inossidabile al Cr-Ni-Mo 1.4401 EN 10088 (AISI 316)
-
Tenuta meccanica:
Carbone-Ceramica-NBR
Files

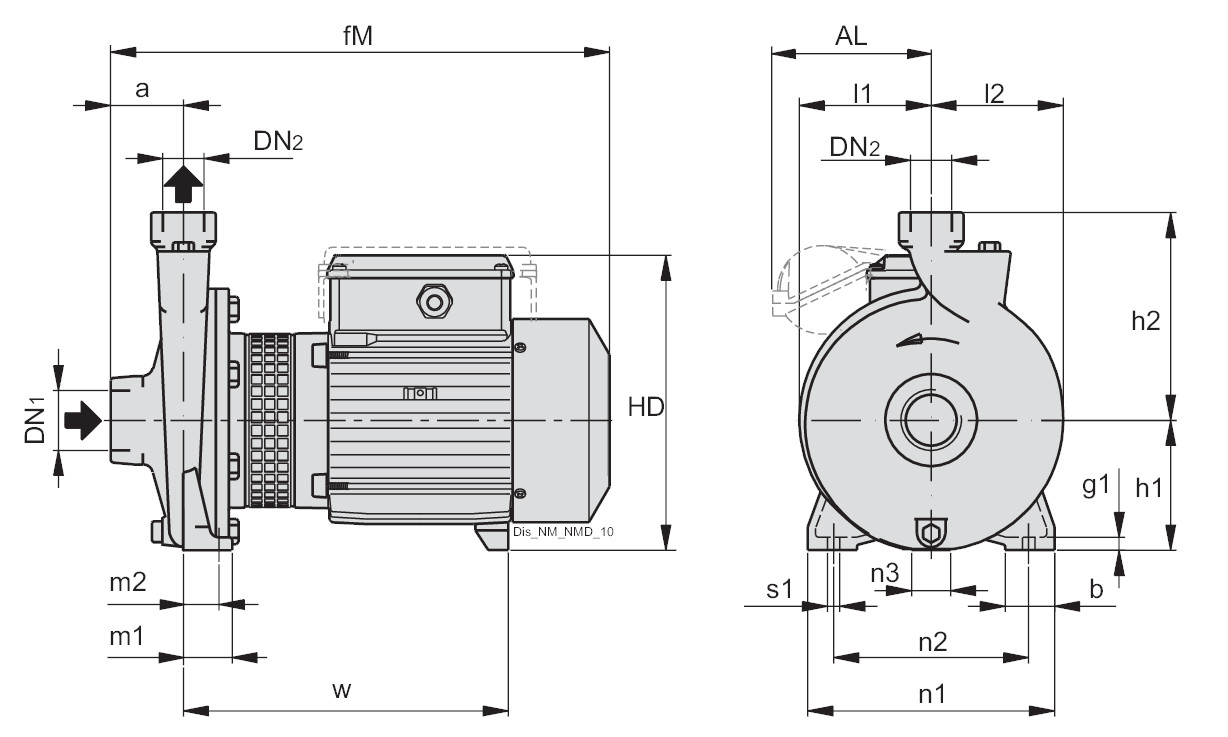

Dimensioni (mm)
- a 80.00 mm
- b 50.00 mm
- fM 463.00 mm
- g1 14.00 mm
- h1 112.00 mm
- h2 160.00 mm
- l1 96.00 mm
- l2 112.00 mm
- m1 50.00 mm
- m2 35.00 mm
- n1 210.00 mm
- n2 160.00 mm
- n3 31.00 mm
- HD 242.00 mm
- dn1 G 2 1/2"
- dn2 G 2 1/2"
- s1 14

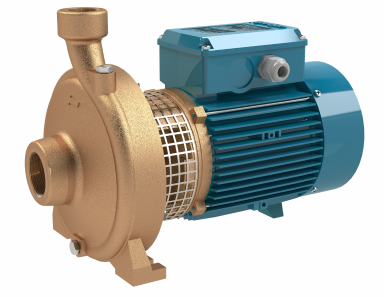

NM, NMD
Pompe centrifughe monoblocco con bocche filettate
Esecuzione
Elettropompe centrifughe monoblocco con accoppiamento diretto motore-pompa e albero unico.NM: monogirante.
NMD: a due giranti contrapposte (con spinta assiale equilibrata)
Bocche: filettate UNI-ISO 228/1.
NM, NMD: versione con corpo pompa e raccordo in ghisa.
BNM, BNMD: versione con corpo pompa e raccordo in bronzo.
Le pompe in bronzo vengono fornite completamente verniciate.
Applicazione
Per liquidi puliti senza parti abrasive, non aggressivi per i materiali della pompa (con parti solide fino a 0,2% max).Per l’approvvigionamento d’acqua.
Per impianti di riscaldamento, condizionamento, raffreddamento e circolazione.
Per applicazioni civili e industriali.
Per irrigazione.
Limiti d'impiego
Temperatura liquido: da -10 °C a +90 °C.Temperatura ambiente fino a 40 °C.
Altezza di aspirazione manometrica fino a 7 m.
Pressione finale massima ammessa nel corpo pompa: 10 bar (16 bar per pompe NMD 25/190; NMD 32/210; NMD 40/180).
Servizio continuo.
